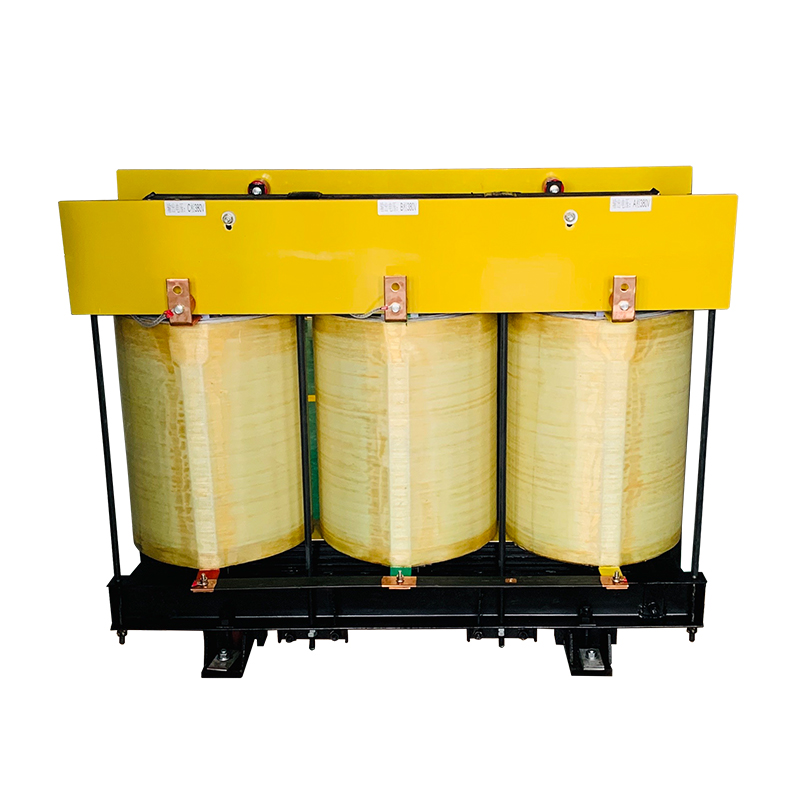

QZB系列自藕變壓器

額定電壓：: 100V-1000V

額定電流：: 0.5-100KVA 1-800KVA

產品優勢：: QZB系列自耦減壓變壓器適用于交流50Hz，額定電壓660V以下，額定輸出功率400kw及以下的三相鼠籠型感應電動機，作不頻繁操作條件下的降壓起動，利用變壓器降壓的特點，降低電動機的起動電流，以改善電動機起動時對輸電網絡的影響。

應用設備：: 本系列變壓器具有65％(60％)、80％兩組起動電壓抽頭，若需要較小起動轉矩時可選用65％(60％)抽頭，較大轉矩時可選用80％抽頭。本變壓器可配置在×JZ1、JJ1系列減壓起動箱中作為主要配件。

在線咨詢

相關產品

產品介紹

自耦變壓器工作原理：

它的繞組一部分是高壓邊和低壓邊共用的．另一部分只屬于高壓邊。在一個閉合的鐵芯上繞兩個或以上的線圈，當一個線圈通入交流電源時（就是初級線圈），線圈中流過交變電流，這個交變電流在鐵芯中產生交變磁場，交變主磁通在初級線圈中產生自身感應電動勢，同時另外一個線圈（就是次級線圈）中感應互感電動
勢。通過改變初、次級的線圈匝數比的關系來改變初、次級線圈端電壓，實現電壓的變換。

自耦降壓變壓器適用范圍:
QZB系列自耦減壓變壓器適用于交流50Hz，額定電壓660V以下，額定輸出功率400kw及以下的三相鼠籠型感應電動機，作不頻繁操作條件下的降壓起動，利用變壓器降壓的特點，降低電動機的起動電流，以改善電動機起動時對輸電網絡的影響。

自耦降壓變壓器結構特點:
本系列變壓器具有65％(60％)、80％兩組起動電壓抽頭，若需要較小起動轉矩時可選用65％(60％)抽頭，較大轉矩時可選用80％抽頭。本變壓器可配置在×JZ1、JJ1系列減壓起動箱中作為主要配件。

自耦變壓器與普通變壓器的區別:
1、其一次側與二次側不僅有磁的聯系,而且有電的聯系,而普通變壓器僅是磁的聯系。
2、電源通過變壓器的容量是由兩個部分組成:即一次繞組與公用繞組之間電磁感應功率,和一次繞組直接傳導的傳導功率。
3、由于自耦變繞組是由一次繞組和公用繞組兩部分組成,一次繞組的匝數較普通變壓器一次繞組匝數和高度及公用繞組電流及產生的漏抗都相應減少,自耦變的短路電抗X自是普通變壓器的短路電抗X普的(1-1/k)倍,k為變壓器變比。
4、若<1>設有第三繞組,其第三繞組將占用公用繞組容量,影響自耦變運行方式和交換容量。
5、由于<0>中性點必須接地,使繼電保護的定植整定和配置復雜化。
6、自耦變壓器體積小,重量輕,便于運輸,造價低。

自耦變壓器技術參數：
系統電壓： 100V-1000V
容量： 0.5-100KVA 1-800KVA
溫升：大于60度
耐壓：小于或等于2000V
絕緣電阻：小于或等于2兆歐姆

自耦變壓器型號尺寸參數：

型號外形尺寸安裝尺寸安裝孔K×J
Bmax Dmax Emax A±5 C±5
QZB-14 300 160 240 220 105 10×20
QZB-20 300 160 240 220 105 10×20
QZB-22 300 160 240 220 105 10×20
QZB-28 330 170 275 220 115 10×20
QZB-30 330 170 275 220 115 10×20
QZB-40 330 170 275 220 115 10×20
QZB-45 360 170 290 280 125 10×20
QZB-55 360 170 290 280 125 10×20
QZB-75 400 190 305 280 130 10×20
QZB-100 400 240 325 310 155 12×25
QZB-115 400 240 325 310 155 12×25
QZB-135 420 240 345 310 145 ф12
QZB-155 420 240 345 310 145 ф12
QZB-160 470 280 365 310 155 ф12
QZB-190 470 280 365 310 155 ф12
QZB-225 510 310 370 310 160 ф12
QZB-260 570 315 410 310 155 ф12
QZB-300 570 320 420 310 170 ф12
